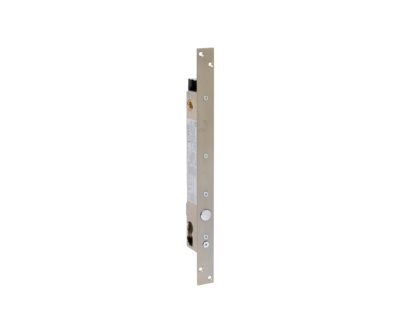

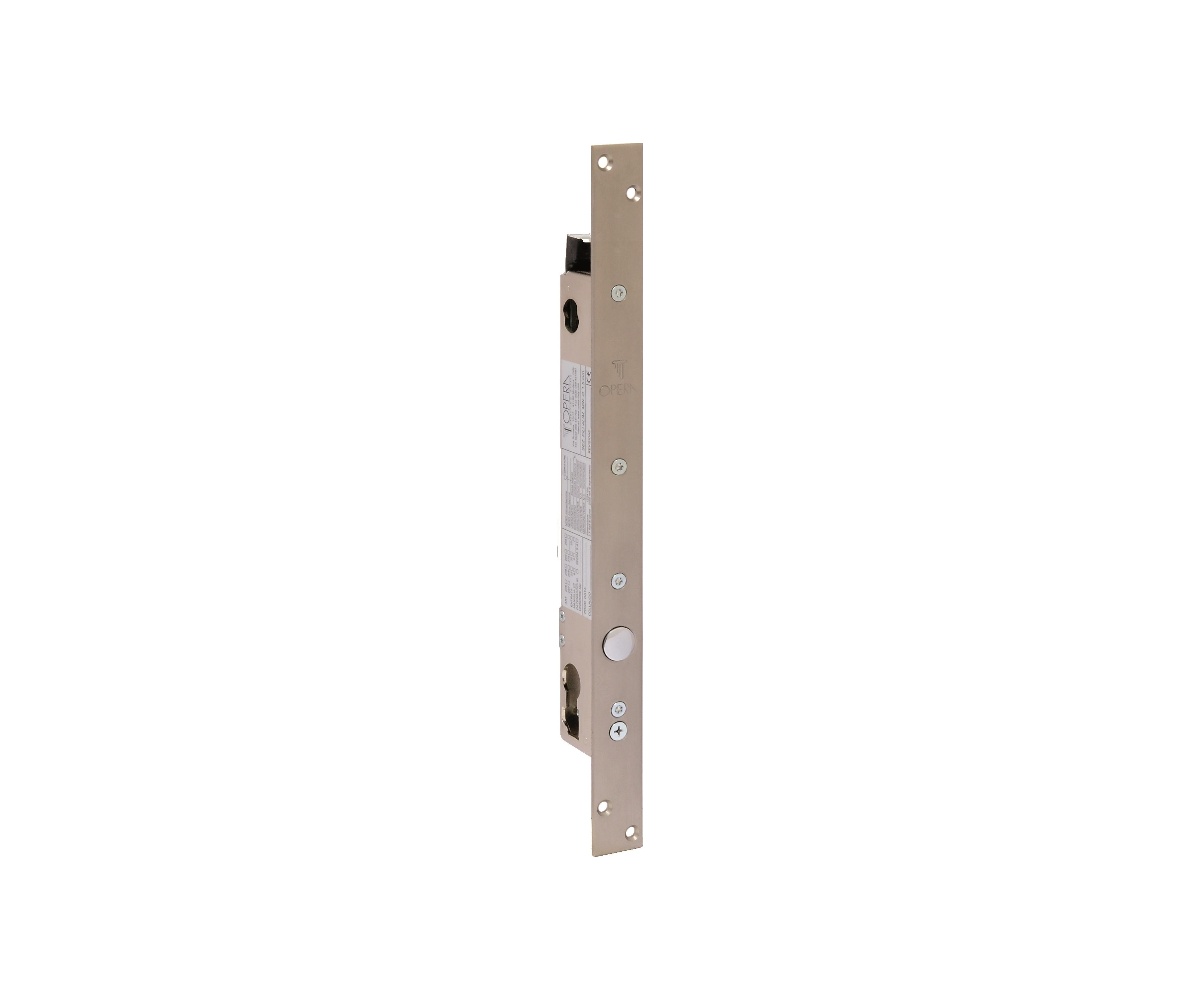

Art. 25600FL / 25608FL – Elettropistone di sicurezza per porta singola – Aperto in assenza di corrente – Ideale per sostituzioni
Elettropistone per sostituzione di serrature elettriche da montante per uso intensivo e continuativo, con possibilità di inserimento sul telaio o sull’anta, per porte in alluminio o acciaio in configurazione singola (condomini, uffici, aziende…) ma con predisposizione per collegamento in interblocco (banche, gioiellerie, enti…), abbinabile a citofoni e a sistemi per controllo accessi. Frontale e contropiastra in acciaio inox (con contropiastra dotata di magnete di allineamento) e catenaccio rotante in acciaio temprato antitaglio e antieffrazione, con blocco meccanico in posizione di chiusura. Aperto in assenza di alimentazione. È dotato di elettronica di gestione interna a microprocessore e connettore ad innesto rapido per il collegamento, apertura meccanica con cilindro europeo o maniglia e richiusura automatica con temporizzazioni regolabili (le temporizzazioni sono disinseribili per l’utilizzo dell’elettropistone con elettroniche di gestione esterne).
N.B.: il cilindro sagomato a profilo europeo è acquistabile separatamente.
CODICE PRODOTTO:
IMPIEGO:
CONFEZIONE:
VARIANTI:
CARATTERISTICHE:
SPECIFICHE:
| Dimensioni frontale serratura | 345 x 25 x 3 mm |
| Dimensioni frontale contropiastra | 150 x 25 x 3 mm |
| Dimensioni corpo serratura | 230 x 22 x Y mm |
| Dimensioni catenaccio standard | Diametro ø 16 mm Estensione 20 mm |
| Dimensioni catenaccio XL | Diametro ø 16 mm Estensione 25 mm |
| Alimentazione | Da 10 a 30 Vdc |
| Corrente assorbita di spunto | 2,5 / 3 A |
| Corrente di mantenimento a controllo elettronico permanente | 130 – 230 mA |
| Apertura meccanica | Cilindro europeo Maniglia N.B.: non utilizzabile cilindro con pomolo interno |
| Entrata | 25, 30, 35, 60 mm |
| Funzioni: | |
| Comandi N.A. di | Apertura |
| Contatto di posizione catenaccio | C. / N.A. / N.C. |
| Controllo della posizione del catenaccio | Sistema opto-elettronico |
| Sensore per la posizione di anta | Sensore magnetico interno |
| Pulsanti per il monitoraggio e la regolazione di tempi di richiusura | Da 0 a 5 sec all’accostamento dell’anta Da 0 a 60 sec se l’anta non viene aperta |
| Codici | |
| 2560025FL | Senza quadro maniglia, entrata 25 |
| 2560030FL | Senza quadro maniglia, entrata 30 |
| 2560035FL | Senza quadro maniglia, entrata 35 |
| 2560060FL | Senza quadro maniglia, entrata 60 |
| 2560825FL | Con quadro maniglia 8 mm, entrata 25 |
| 2560830FL | Con quadro maniglia 8 mm, entrata 30 |
| 2560835FL | Con quadro maniglia 8 mm, entrata 35 |
| 2560860FL | Con quadro maniglia 8 mm, entrata 60 |
| Art. + XL | Catenaccio estensione maggiorata + 5 mm |
| Art. + CS | Elettropistone con cilindro per chiave a spillo inserito (entrate disponibili mm 27, 32 e 37) |
