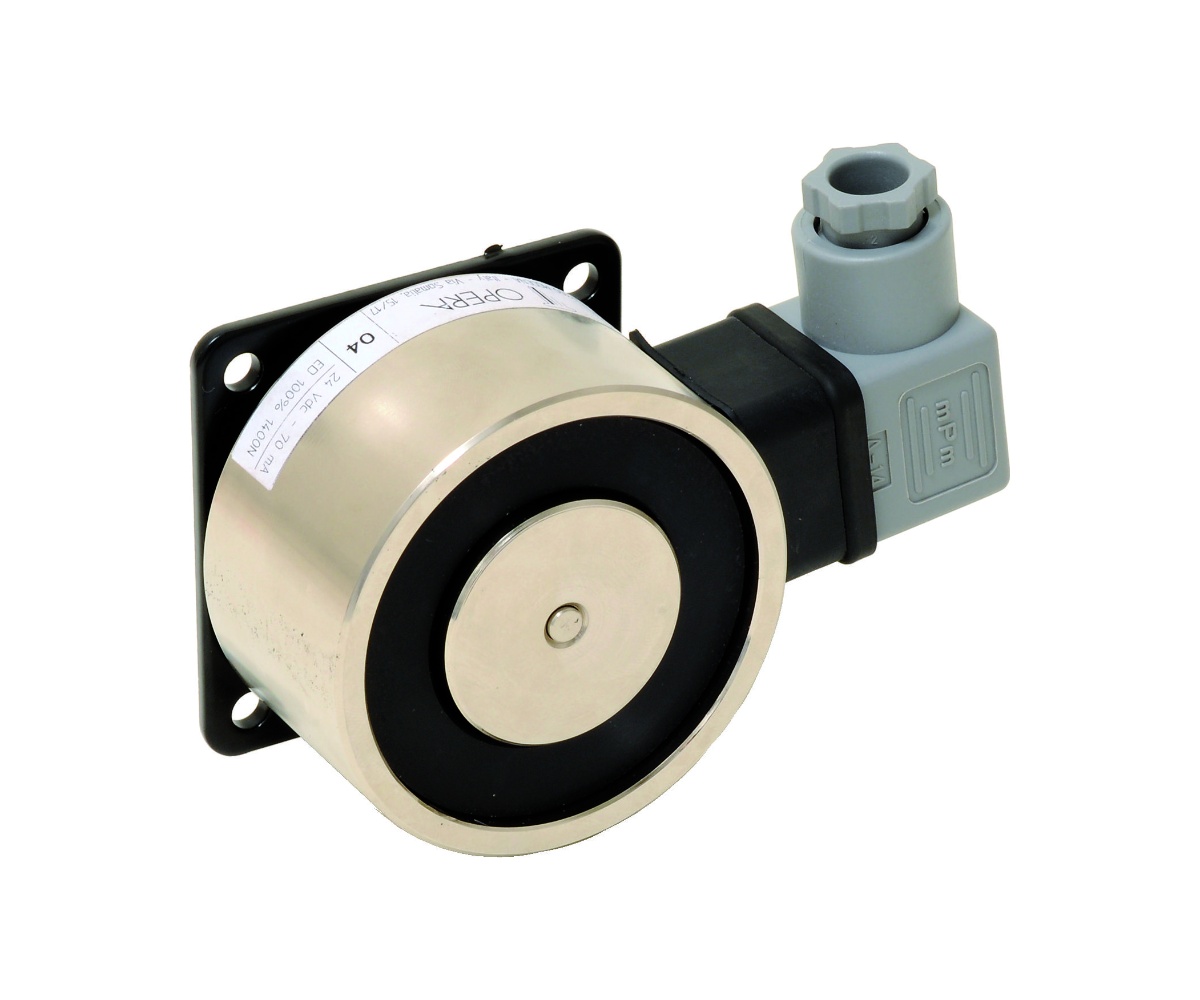

ContactArt. 18104 / 18104RES - Solénoïde de maintien avec connecteur IP65 pour portes coupe-feu battantes ou coulissantes - force de traction > 140 kg
Electro-aimant de maintien pour portes coupe-feu battantes ou coulissantes à contrepoids, avec connecteur de raccordement certifié IP65. Déconnecté en l'absence de courant. Equipé d'une broche anti-magnétisme résiduel et d'un connecteur de connexion avec varistance anti-perturbation.
N.B. : Fourni sans contre-plaque (article à acheter séparément).
CODE PRODUIT :
18104 / 18104RES
EMPLOI :
Solénoïde de maintien pour portes coupe-feu battantes ou coulissantes à contrepoids
PACKAGE :
Électroaimant, fourni sans plaque d'armature (article à commander séparément)
VARIANTS :
CARACTÉRISTIQUES :
Base en acier galvanisé, bloc électro-aimant nickelé [18104 / 18104RES].
LES SPÉCIFICATIONS :

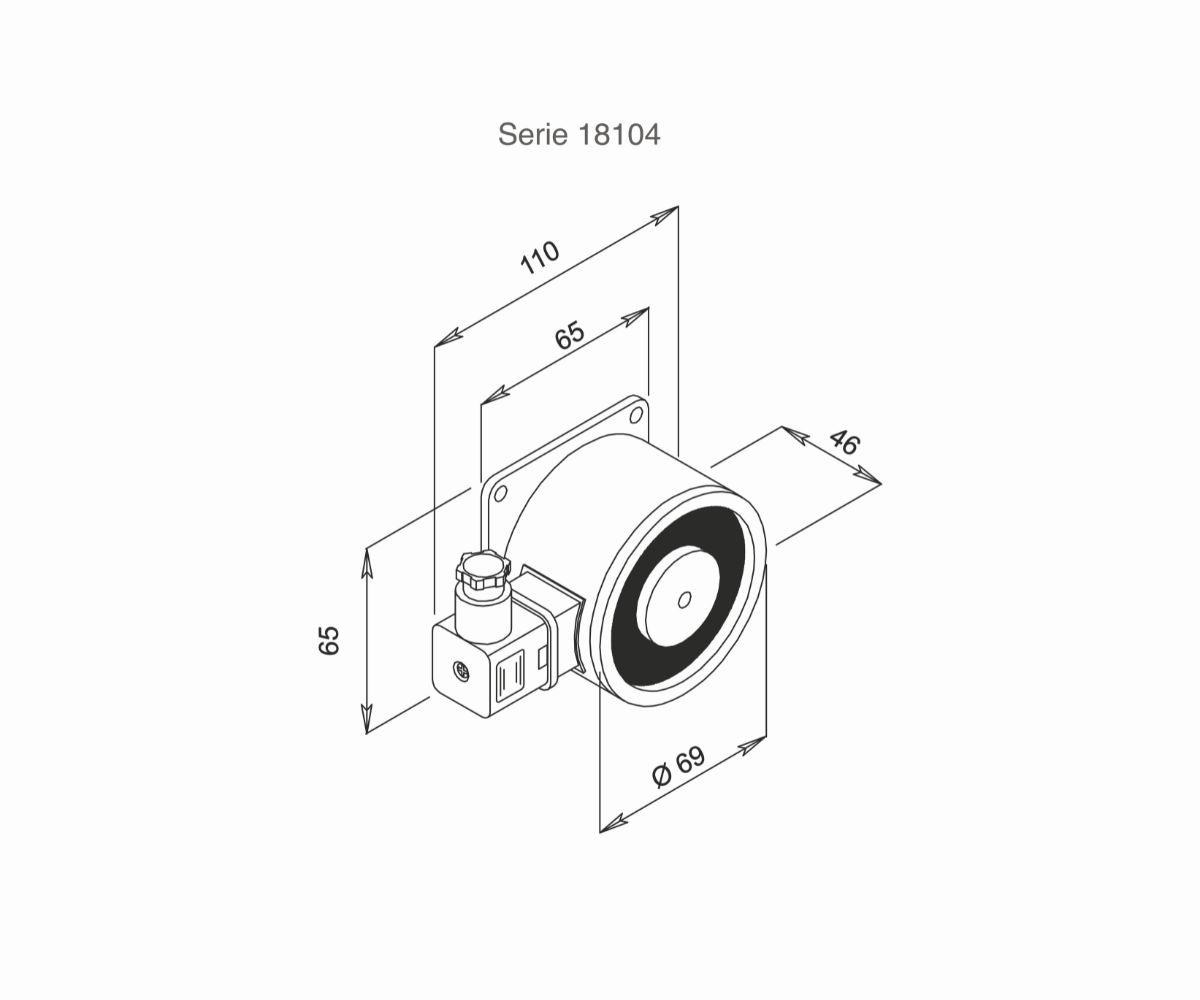

| Dimensions Electro-aimant | Diamètre de 50 mm |
| Taille de la base de l'électro-aimant | 65 x 65 x 3 mm |
| Alimentation électrique | 24 Vdc |
| Courant absorbé | 70 mA |
| Force de traction (avec un électro-aimant appliqué à sa propre plaque) | > 140 kg (sur demande, force fixe réduite à 20 kg, voir art. + LF) |
| Conformité à la norme EN 1155 | Oui |
| Art. + LV : | |
| Alimentation électrique | 12 Vdc |
| Courant absorbé | 120 mA |
| Art. + ALV : | Bobine spéciale et circuit redresseur de courant pour le fonctionnement du solénoïde en 12 Vca |
| Alimentation électrique | 12 Vac |
| Courant absorbé | 130 mA |
| Art. + AC : | Circuit redresseur de courant pour le fonctionnement du solénoïde 24 Vca |
| Alimentation électrique | 24 Vac |
| Courant absorbé | 100 mA |
| Art. + HV : | Bobine spéciale pour le fonctionnement du solénoïde 48 Vdc |
| Alimentation électrique | 48 Vdc |
| Courant absorbé | 40 mA |
| Art. + LF : | |
| Force de traction réduite (avec électro-aimant appliqué à sa propre plaque) | 20 kg |
| Art. + M : | |
| Capteur magnétique interne avec contact N.O. pour | Rapport de la contre-plaque attirée |
| Codes | |
| 18104 | Force de traction : > 140 kg |
| 18104RES | Force de traction : > 140 kg - Enroulement revêtu de résine |
| Art. + LV | Alimentation 12 Vdc |
| Art. + ALV | Alimentation 12 Vac |
| Art. + AC | Alimentation 24 Vac |
| Art. + HV | Alimentation 48 Vdc |
| Art. + LF | Force réduite 20 kg |
| Art. + M | Capteur d'état |
